Seminarium Solis Odcinek 31: Rozwiązanie alarmu „fazy-G” falownika

Informacje podstawowe

W systemach PV mogą wystąpić błędy spowodowane problemami po stronie sieci. Jako elementy pełniące ważną funkcję operacyjną systemu PV i sieci, falowniki są bardzo wrażliwe na problemy z siecią i szybko reagują. Obejmuje to błędy równowagi sieci, które - choć rzadkie - mogą łatwo wpływać na falowniki, całe systemy PV, a czasem nawet na obciążenia.

W tym seminarium Solis podzielimy się informacjami na temat „niezbilansowanych sieci” lub błędów fazy-G, które pojawiają się w systemach PV i ich rozwiązaniach.

Opis usterki

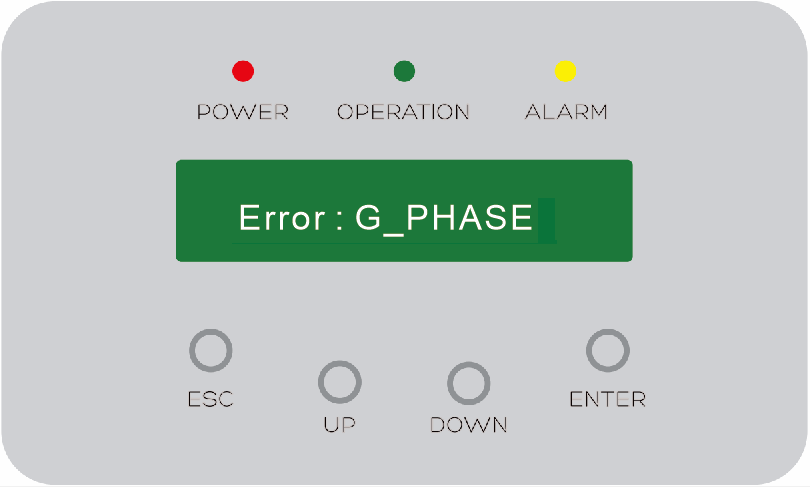

Podczas uruchamiania falownik Solis wykrywa stan sieci. Jeśli faza sieci jest niezrównoważona, falownik odłączy się od niej i wyświetli błąd „fazy-G”.

Przyczyny błędów „fazy-G”

1. Niezbilansowanie napięcia po stronie sieci

Niezbilansowana sieć jest ważnym problemem, który powoduje alarm dla falownika, ponieważ falownik monitoruje napięcie sieci w czasie rzeczywistym. Gdy krzywa trójfazowa sieci jest nieprawidłowa, falownik natychmiast wyda sygnał zwrotny i odłączy się od sieci.

Rysunek 1. Schemat kształtu przebiegu fali, gdy sieć zasilania jest niezbilansowana

2. Używany jest sprzęt wielkoskalowy, co ma wpływ na sieć i powoduje w niej brak zbilansowania

W przypadku systemów PV zainstalowanych w obszarach przemysłowych falowniki są bardziej podatne na alarmy z sieci, takie jak przepięcia, asymetryczność i brak zbilansowania. Wszystko to jest spowodowane tym, że działanie dużych urządzeń prądu będzie miało wpływ na działanie falownika poprzez sieć.

Rysunek 2. Problemy z siecią spowodowane różnymi wstrząsami obciążeniami

Rozwiązanie

Za pomocą oscyloskopu sprawdź, czy napięcie trójfazowe i kształt fali sieci są prawidłowe. Jeśli nie, zapisz kształt fali i zgłoś go do lokalnego zespołu technicznego Solis w celu uzyskania pomocy technicznej.

Możliwe przyczyny związane z falownikiem

1. Przewód zasilający AC jest nieprawidłowo podłączony

Podczas procesu instalacji błędy mogą być spowodowane nieprawidłowo podłączonymi kablami, co powoduje asymetryczne fazy w procesie wtrysku.

Rysunek 3. Błąd połączenia sekwencji przewodów

Rozwiązanie

Podłącz ponownie przewód zasilający AC i upewnij się, że kolejność przewodów jest prawidłowa.

2. Przewód prądu przemiennego stosowany w systemie PV jest nieodpowiedni

Jeśli podczas projektowania wybrano nieodpowiedni kabel, taki jak gorszy kabel AC wykonany z materiału niskiej jakości lub o małej średnicy, może to spowodować problemy. System będzie w kontakcie z metalem kabla ze względu na bieżący efekt ogrzewania podczas długotrwałej pracy systemu. Folia jest odkształcona i zaczerniona, a impedancja jest znacznie zmieniona, co powoduje, że napięcie trójfazowe wydaje się niezbilansowane i powoduje alarm falownika.

Rozwiązanie

Aby uzyskać informacje na temat prawidłowego doboru kabli i danych technicznych, zapoznaj się z instrukcją obsługi dołączoną do falownika Solis, która zawiera szczegółowe zalecenia dotyczące kabli.

3. Styk AC falownika jest słabo podłączony

W przypadku wystąpienia problemu z zaciskiem AC falownika, takiego jak poluzowany przewód, słaby kontakt przewodu itp., pojawi się również ten alarm. Naszą sugestią jest zastąpienie zacisku AC falownika. Lokalny zespół serwisowy Solis może zapewnić wsparcie i poradnictwo w tej sprawie.

Podsumowanie

Błąd fazy-G jest rzadkim problemem, ale nadal powoduje wyłączenie systemu i wpływa na generowanie energii. Jeśli więc ta usterka wystąpi w układzie PV, należy ją wyeliminować w odpowiednim czasie, postępując zgodnie z opisanymi powyżej krokami rozwiązywania takiego problemu. Należy postępować zgodnie z dostarczonymi rozwiązaniami i w razie potrzeby skorzystać z pomocy lokalnego zespołu wsparcia firmy Solis w celu przywrócenia systemu do normalnych warunków pracy.

Jeśli masz jakiekolwiek inne pytania, możesz skontaktować się z inżynierami pomocy technicznej firmy Solis lub odwiedzić stronę www.solisinverters.com/aftersales.html

Solis jest jednym z największych i najbardziej doświadczonych producentów falowników szeregowych z globalną siecią zespołów serwisowych.
