Seminarium Solis Odcinek 47: Regularna konserwacja zewnętrznego wentylatora inwerterowego w celu zapewnienia stałej optymalnej wydajności

Ściągnij

Informacje ogólne

Falowniki PV są zazwyczaj instalowane na zewnątrz i są narażone na wpływ czynników naturalnych, takich jak światło słoneczne, deszcz, piasek lub ekstremalna temperatura. Wydajność odprowadzania ciepła jest ważnym czynnikiem gwarantującym stabilną i niezawodną pracę falownika.

Istnieją dwa sposoby chłodzenia falownika: jeden to wykorzystanie naturalnego rozpraszania ciepła, czyli poleganie na własnym grzejniku do rozpraszania ciepła, a drugi to uzupełnienie wentylatora chłodzącego, polegające na zewnętrznej sile wymuszającej chłodzenie. Przy wysokich temperaturach w lecie, dobre odprowadzanie ciepła jest kluczem do wydajnego wytwarzania energii, a wiele czynników w środowisku zewnętrznym będzie miało wpływ na działanie wentylatora. Regularna konserwacja jest niezbędna.

W tym seminarium Solis, podzielimy się niektórymi powszechnymi przyczynami i skutkami źle utrzymanych wentylatorów falowników.

Najczęstsze przyczyny i skutki awarii wentylatora

Przyczyny awarii wentylatora:

Falowniki solarne są regularnie instalowane na zewnątrz, więc wiele niekontrolowanych czynników będzie miało wpływ na działanie wentylatora falownika. Nagromadzenie opadłych liści, piasek, myszy i inne uszkodzenia przez zwierzęta mogą prowadzić do awarii.

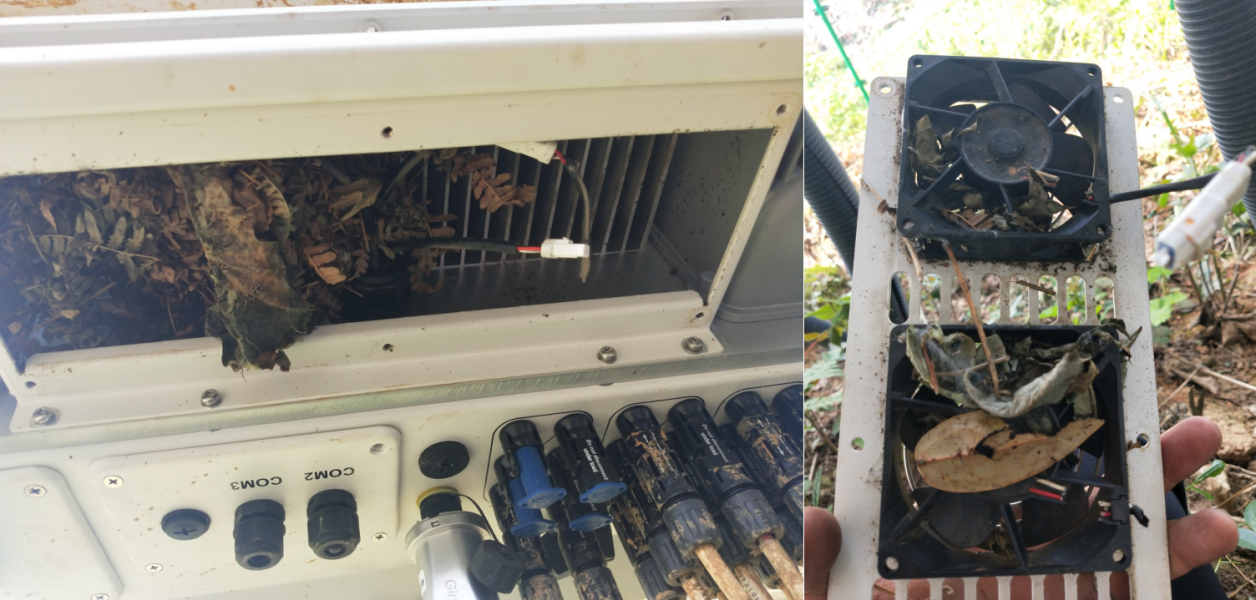

Figura 1: Nagromadzenie opadłych liści blokuje kanały powietrza chłodzącego i wentylatory.

Figura 2: Gryzoń ugryzł kabel wentylatora i piasek utknął na wentylatorze.

Skutki awarii wentylatora:

W przypadku falownika, gdy zewnętrzny wentylator chłodzący ulegnie awarii (wentylator jest zablokowany i nie obraca się lub zwierzę gryzie kabel zasilający), to z kolei powoduje słabe odprowadzanie ciepła z falownika i indukuje ochronę przed przegrzaniem. W takiej sytuacji falownik wyświetli kod alarmu“Awaria wentylatora”. Szczególnie latem“Zabezpieczenie przedzbyt wysoką temperaturą” nie tylko wpłynie na wytwarzanie energii przez system, ale może spowodować uszkodzenie falownika.

Rozwiązanie

Aby zapewnić normalne działaniewentylatora falownika, należy wziąć to pod uwagę podczas instalacji, a także na wczesnych etapach eksploatacji i podczas bieżącej konserwacji systemu. Ważne jest, aby oczyścić obszar instalacji z ciał obcych i zastosować środki zapobiegawcze, aby zapewnić, że wentylator nie będzie się blokował. Regularnie czyść i wymieniaj wentylator poprzez monitorowanie i kontrolę na miejscu. Postępuj zgodnie z tymi prostymi krokami, aby zapewnić ciągłą, wydajną pracę:

1.Rozważanie podczas instalacji

Kompleksowe rozważania dotyczące instalacji mogą poprawić niezawodność systemu i później obniżyć koszty eksploatacji i konserwacji.

① Sprawdź obszar instalacji

Należy w pełniocenić ogólne środowisko instalacji falownika. Nie zaleca się wybierania obszaru z dużym nagromadzeniem popiołu, opadłymi liśćmi lub zarośniętymi chwastami. Wpłyną one na normalne działanie wentylatora.Spowodują one wzrost hałasu, a kanały powietrza chłodzącego i wentylator zostaną zablokowane, co ostatecznie doprowadzi do awarii falownika.

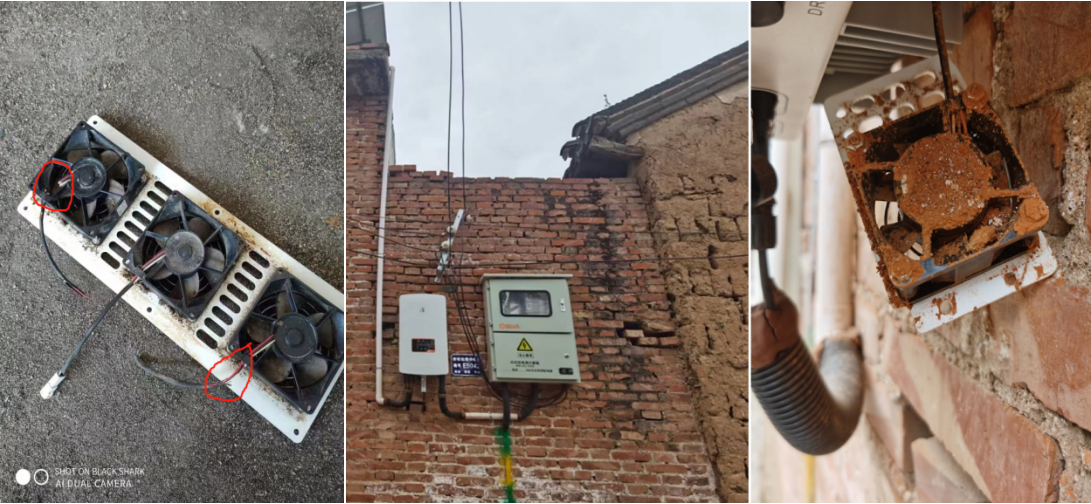

Figura 3: Gruz blokuje kanały powietrzne i wentylatory falownika, powodując awarię falownika

Jak pokazanona Figurze 3powyżej, pierwszy obraz przedstawia elektrownię górską, w której falownik został zainstalowany w pobliżu zarośniętych roślin, co spowodowało nagromadzenie liści i zablokowanie kanałów powietrznych falownika i wentylatorów. W następnym, ściana, na której zainstalowany jest falownik, z czasem uległa wpływowi warunków atmosferycznych, powodującopadanie zanieczyszczeń i blokowanie wentylatora falownika.W wyniku tego wentylatory nie pracują normalnie, zaburzone jest odprowadzanie ciepła, a w konsekwencji zmniejsza się produkcja energii elektrycznej. Falownik zgłasza błąd.

Obszar instalacji falownikamusi być rozpatrywany jako całość. Zaleca się,aby falowniki dużych elektrowni były instalowane z dala od krzewów lub umieszczane pod modułami PV w celu utworzenia osłony. W instalacjach mieszkaniowych należy rozważyć solidną ścianę bez możliwości spadania gruzu, najlepiej obszar osłonięty okapem.

② Zwróć uwagę na przestrzeń wokół falownika(ów)

Gdy zainstalowanych jest wiele falowników, przestrzeń między nimi jest również bardzo ważna, ponieważ określa ona wydajność rozpraszania ciepła przez falowniki i sprawność roboczą wentylatorów. Jeśli odległość między falownikami jest zbyt mała, prędkość wentylatora wzrośnie, a rozpraszanie ciepła nie będzie zoptymalizowane, co wpłynie na wytwarzanie energii przez system.

Odległość instalacyjna falowników różni się w zależności od rozmiaru i modelu. Zaleca się zapoznanie się z odpowiedniąinstrukcją obsługiproduktu:

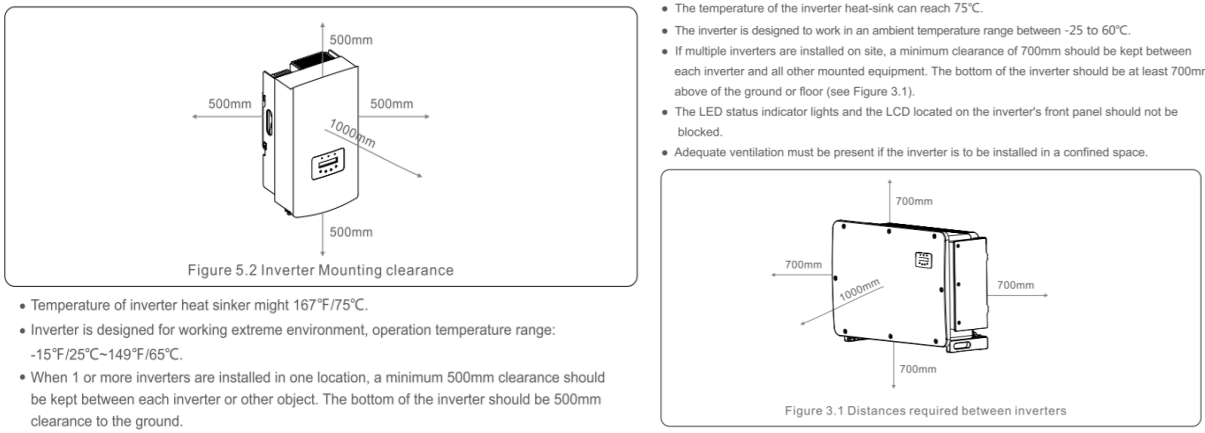

FIgura 4: Odległość instalacyjna falownika (informacje w instrukcji obsługi)

③Dodanie urządzenia ochronnego

Najlepszym rozwiązaniem we wszystkich przypadkach jest przede wszystkim zapobieganie problemowi poprzez dodanie środków zapobiegawczych, takich jak osłony przeciwsłoneczne do falownika, które mogą nie tylko zapobiegać blokowaniu kanałów chłodzących i wentylatorów przez glebę lub śmieci, ale także blokować bezpośrednie działanie promieni słonecznych i temperatura falownika.

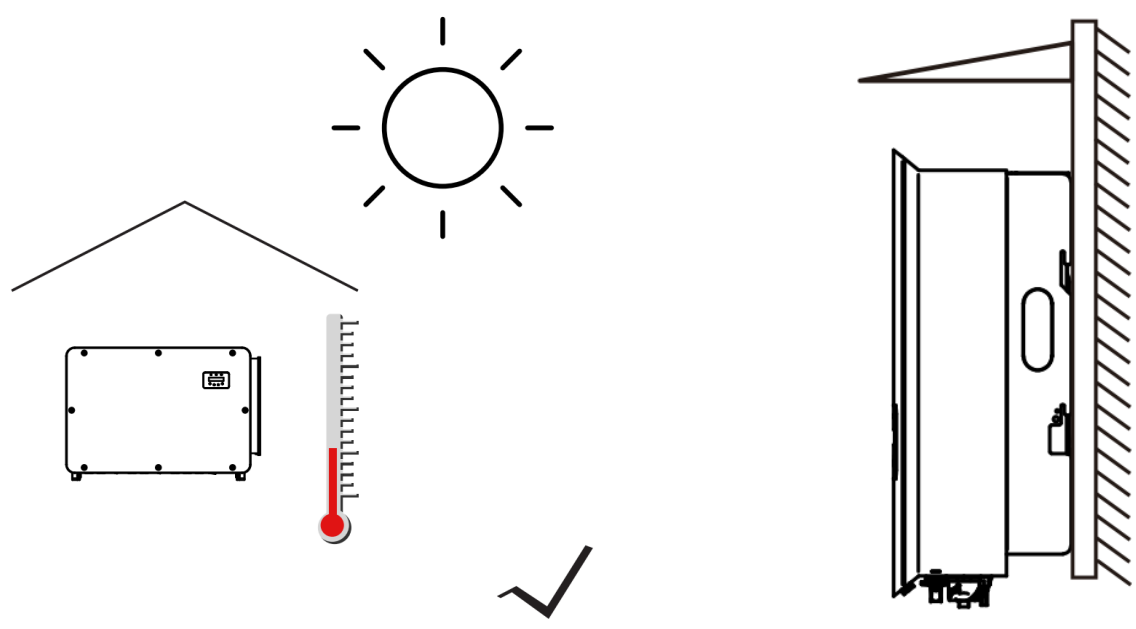

Figura 5: Instalacja urządzeń zewnętrznych, takich jak osłony przeciwsłoneczne

2.Regularna konserwacja

① Kontrola

Regularnie sprawdzaj stan pracy wentylatora, który można monitorować lub sprawdzać na miejscu. Jeśli falownik jest zainstalowanyw dzielnicy mieszkalnej, należy go zamocować na solidnej betonowej ścianie.

② Czyszczenie

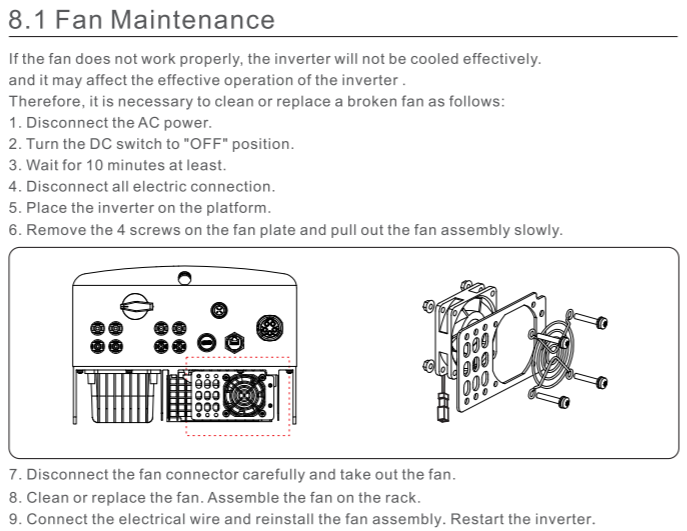

Regularnie czyścić wentylator zewnętrzny miękką szczotką raz w miesiącu, wykonując zalecane czynności w instrukcji instalacji, jak pokazano poniżej naFigurze 6.

Figura 6: Instrukcja czyszczenia i konserwacji wentylatora (informacje w instrukcji obsługi)

③ Rozwiązywanie problemów

Jeśli falownik wyświetla kod alarmu, taki jak“Awaria wentylatora” lub“Zabezpieczenie przed zbyt wysoką temperaturą”,należy sprawdzić,czy wentylator falownika działa,alboczy zanieczyszczenia blokują kanały. Oczyść obce ciała i skasuj kod alarmu.Jeśli wentylator nadal nie działa, należy skontaktować się zobsługą posprzedażną Solis.

Podsumowanie

W lecie wydajność rozpraszania ciepła przez falownik jest krytyczna.Na etapie projektowania należy rozważyć, gdzie zostanie umieszczony falownik,aby zapewnić wystarczający zacienienie i żadne zanieczyszczenia nie będą łatwo spadać i nie blokować kanałów powietrznych.Wentylator musi być regularnie sprawdzany i czyszczony, aby zapewnić ciągłe szybkie chłodzenie falownika i utrzymać wydajne wytwarzanie energii w systemie.
