Seminario Solis, Episodio 27: ¿Cómo se conecta un inversor monofásico a red de fase dividida?

Autor：Solis Hora：2021-08-04 13:37:12.0 Páginas vistas：6381

CONTEXTO
En algunos países y regiones especifícas, la estructura de la red implica una red de fase dividida, pero si no hay un inversor de fase dividida al instalar el sistema fotovoltaico, ¿se puede conectar el inversor monofásico convencional a la red? ? Compartiremos esta información contigo en este seminario de Solis.

Aproximadamente 120 V / 240 V Fase dividida
La fase dividida de 120/240 VCA es un tipo de sistema de distribución de energía de punto medio neutro monofásico de tres cables que se encuentra comúnmente en los Estados Unidos con un voltaje de fase neutral estándar de 120 VCA para aplicaciones residenciales y comerciales pequeñas. El voltaje de fase a fase (Live to Live) es de 240 Vca para cargas industriales pesadas como compresores, refrigeradores y bombas. Debido a la configuración de voltaje 120-0-120, a veces también se le conoce como bifásico, bifásico / bifásico o incluso erróneamente, monofásico 220Vac.

¿Cómo utilizar un inversor monofásico tradicional en un sistema de red de fase dividida?
Por lo general, los clientes de algunas regiones pueden confundir 120/240 VCA con la red monofásica de 220 VCA. Por lo tanto, el inversor fotovoltaico conectado a la red comprado es un inversor monofásico (L + N), que causará problemas en el proceso de instalación, pero si se elige un inversor monofásico de estructura L + N se puede utilizar en la red eléctrica de fase dividida de 120 V / 240 V.

Topología de cableado

Figura 2 topología de cableado

Como se muestra en la Figura 2, solo necesitamos conectar el cable de Línea y Neutro del inversor con las dos Líneas de la red de Fase Dividida, y luego el cable PE del inversor se conecta con el Neutro del mismo.

Acerca de la configuración
Este método de cableado no necesita ningún ajuste especial del inversor, solo necesita establecer el estándar de la red local.
Main Menu→Advanced Settings→Password 0010→Select Standard→Select Standard Code→Save & Send；
NOTA：

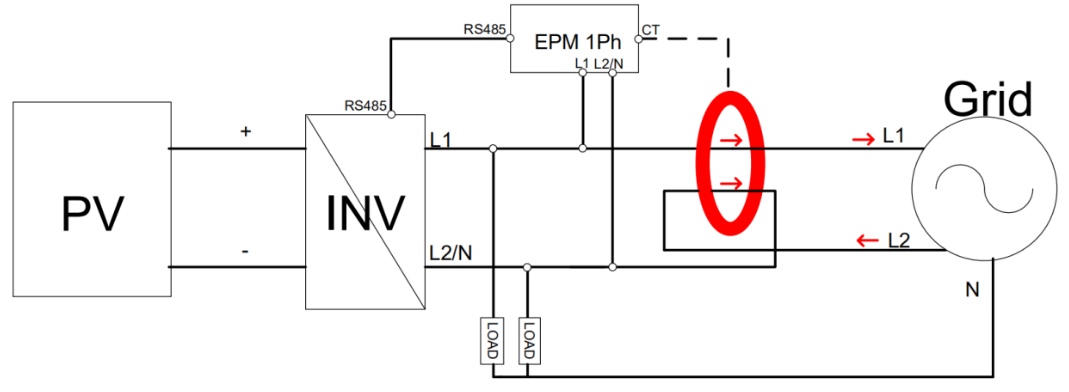

En este sistema, cuando utilice la función de inyección cero, preste atención al método de entrada de línea CT, que es diferente del método de rosca convencional. Necesitamos enrollar el cable L2 en el CT, que se muestra en la Figura 3

Figura 3 Topología de cableado de la función de inyección cero en la red de fase dividida

RESUMEN
El inversor monofásico se puede conectar a la red eléctrica de fase dividida. Por supuesto, esta es una solución de emergencia en circunstancias anormales. Para la red eléctrica de fase dividida, la mejor sugerencia es utilizar el inversor conectado a la red especifica para México y LATAM “MEX-CFE”.
Solis es uno de los fabricantes de inversores de cadena más grandes y experimentados del mundo con una red global de equipos de servicio.
Si tiene alguna otra pregunta, puede ponerse en contacto con los ingenieros de soporte de Solis o visitar www.solisinverters.com/aftersales.html
