Seminário Solis Episódio 16: Falha de Corrente de Fuga

Background

No último episódio da série do Seminário Solis falamos sobre como as falhas podem ocorrer durante tempos chuvosos, em particular a importância da "Proteção de Isolamento FV".

Neste episódio, discutiremos as falhas de “falha de corrente de fuga” e cobriremos as possíveis causas, bem como as formas de prevenir o problema. Veremos um exemplo de instalação da vida real para demonstrar como essa falha comum pode ser evitada.

Ocorrência e Causa da Falha

Em tempos chuvosos, "falhas de corrente de fuga" são mais prováveis de ocorrer do que "falhas de isolamento FV", e o equipamento de proteção de corrente de fuga é acionado mais comumente, o que fará com que o inversor desligue.

Uma provável causa é o inversor desconectado da rede, entrando no modo de proteção com a tela do inversor exibindo a mensagem de erro "ILeak-PRO 01/02/03/04". Isso poderia, então, acionar o dispositivo de proteção contra fugas se o sistema tiver tal dispositivo instalado.

Razão provável: Esta falha indica que o inversor e o protetor de corrente de fuga detectaram corrente de fuga do sistema fotovoltaico para o aterramento.

Nesses casos, as normas de segurança exigem que o inversor pare de gerar e entre no modo de proteção para proteger a segurança de pessoas e equipamentos.

Causa provável: as falhas de corrente de fuga são geralmente divididas em três categorias:
● Fatores ambientais externos (aumento da umidade ambiental)
● Fatores do sistema (mal isolamento do aterramento do sistema)
● Fatores do inversor (o limite de proteção de detecção de corrente de fuga é muito baixo)

Análises das Falhas

1. Fatores Ambientais
O meio ambiente pode ter uma influência significativa nesta questão, especialmente em sistemas solares FV de grande capacidade, e que possuem vastas áreas de painéis FV que apresentam fortes características capacitivas.

Devido aos cenários de aplicação e local de instalação, é fácil para o sistema ser afetado pela umidade do ambiente, resultando em vazamento capacitivo do sistema, especialmente em dias chuvosos ou manhãs úmidas, e à noite.

Também é conhecido por meio de testes de campo que a umidade do ar (ε médio) tem grande influência na capacitância parasita do sistema. É fácil dizer a partir da fórmula para a corrente de fuga (mostrada acima) que quanto maior a área do painel FV (S), maior será a condutividade (ε) do ar, menor será a distância (d) entre o painel FV e o solo ou telhado, e maior será a corrente de fuga.

Esta é a razão pela qual os projetos comerciais de energia solar FV, especialmente quando os painéis solares são “carpetes” instalados em telhados de aço galvanizado, tendem a disparar o alarme de corrente de fuga.

This is the reason why commercial solar PV projects, especially when the solar panels are "carpet" installed on galvanized steel roofs, it tends to trigger the current leakage alarm.

Conforme mostrado na tabela, a capacitância parasita em dias chuvosos é cerca de 3 vezes maior que em dias ensolarados. Considerando a influência da área ladrilhada do painel fotovoltaico, o valor da corrente de fuga será maior.

Compreendendo a Falha: Observe a hora do alarme. Se ocorrer de manhã, à noite ou em um dia chuvoso e entrar em recuperação automática, então é um fenômeno normal. Se o alarme ocorrer com frequência, é necessário investigar e ajustar os limites de proteção contra vazamento de acordo com as condições de trabalho no local;

2. Fatores do Sistema

① Cabo: Se a capa do cabo estiver danificada, é fácil vazar eletricidade quando a umidade do ar estiver alta.
Solução do problema: Use um multímetro ou megohmímetro. Se um cabo com isolamento ruim for encontrado, ele deve ser reparado ou substituído.

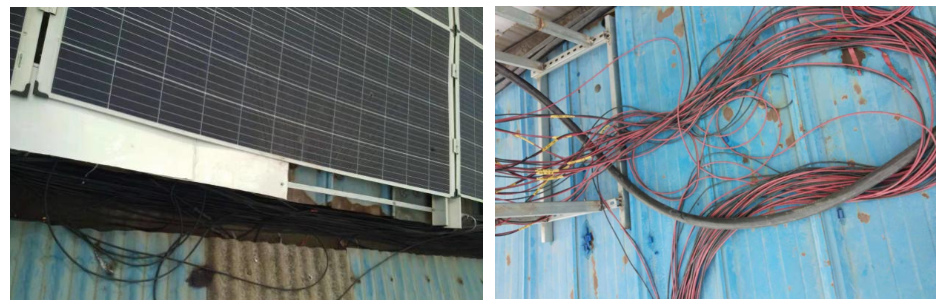

② Má instalação do cabo: O cabo é instalado diretamente em um telhado sem proteção de tubo de PVC. Quando a água se acumula no telhado, está sujeita a curto-circuito ou corrente de fuga. Veja as imagens abaixo.

③Mal aterramento: um bom aterramento tem duas funções. A primeira é liberar efetivamente a corrente de fuga capacitiva do sistema para evitar o acúmulo excessivo; a segunda é garantir a segurança do sistema. Se o aterramento for suficiente e ocorrer um incidente de vazamento, a corrente de fuga será enviada para a terra e não causará choque elétrico.

④ Outras causas potenciais: A fase CC ou CA pode não estar conectada com firmeza ou o conector está danificado, o que causará corrente de fuga. Além disso, se a caixa do combinador tiver pouca vedação, vazará eletricidade ao encontrar água.

3. Fatores do Inversor

Após a inspeção e reparo necessários, se o sistema estiver em boas e seguras condições de funcionamento, o valor de proteção da corrente de fuga pode ser revisado de acordo com as condições locais do local. Altere as configurações da seguinte forma:
Advanced settings→special settings→IgZero_COPM.Set→Setting ILeak.-L value

NOTA：O valor específico depende das condições de trabalho do local. Consulte o engenheiro de suporte local da Solis ou a equipe de serviço de pós-venda para obter orientações adicionais. www.solisinverters.com/aftersales.html

Conclusão
Em dias chuvosos ou úmidos, um sistema fotovoltaico solar pode estar sujeito a falhas do sistema que não devem ser negligenciadas. Para algumas das falhas frequentes do sistema, os proprietários do sistema devem estar cientes da possível causa, investigar de acordo e resolver o problema em tempo hábil.
Para proteger totalmente a segurança do equipamento, os edifícios em volta e o pessoal da planta fotovoltaica devem ser mantidos em boas condições de operação o tempo todo.
Solis é um dos fabricantes líderes mundiais de inversores de string e fornece suporte técnico e serviço pós-venda de classe mundial. Se você tiver alguma dúvida técnica e de produto sobre sistemas solares fotovoltaicos, visite-nos em: www.solisinverters.com
